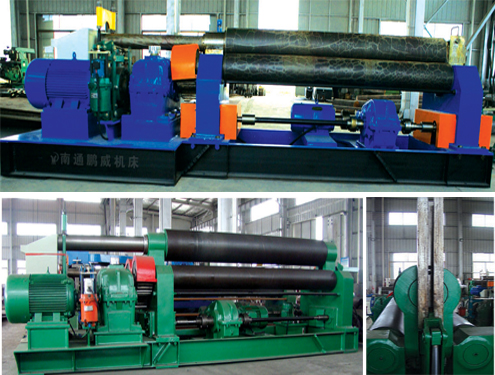

W11系列三辊对称式卷板机

W11系列机械式三辊对称卷板机



性能和特点：
        本机结构形式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆转动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下棍齿齿合，为卷制板材提供扭矩。
本机床结构紧凑，操作维修方便。
技术参数：
规格型号最大卷板厚度最大卷板宽度板材屈服极限卷板速度满载最小卷板直径上轴直径下轴直径两下轴中心距主电机功率
mmmmmmm/minmmmmmmmmKw
 W11-6*1500 6 1500 245 5 380 160 140 220 4
W11-6*1500 6 2000 245 4.5 380 170 160 260 5.5
W11-6*1500 6 3200 245 4.5 380 220 180 280 7.5
W11-6*1500 8 2000 245 4.5 400 185 170 260 5.5
W11-6*1500 8 2500 245 4.5 550 240 180 280 7.5
W11-6*1500 12 2000 245 4.5 550 240 180 280 7.5
W11-6*1500 12 2500 245 4.5 600 260 220 320 7.5
W11-6*1500 12 3000 2454 700 280 240 360 11
 W11-6*1500 16 2000 2454 600 260 220 320 7.5
W11-6*1500 16 2500 2454 700 280 240 360 11
W11-6*1500 16 3200 2454 850 340 260 430 15
W11-6*1500 20 2000 2454 700 280 240 360 11
W11-6*1500 20 2500 245 4 850 340 260 43015
W11-6*1500 25 200 2454 850 330 270 430 15
W11-6*1500 25 2500 2454 900 370 270 48022
W11-6*1500 30 2500 2454 1200 420 360 55030
 W11-6*1500 30 3000 2454 1200 450

 390

 60037
W11-6*1500 40 2500 2454 1250 500 400 60045
W11-6*150050 2500 2454 1250 540 440 63055
由于产品在不断的改进中，如出现样本技术数据与产品实际数据有不一致处，应遵照双方的技术参数协议，不另行通知。
