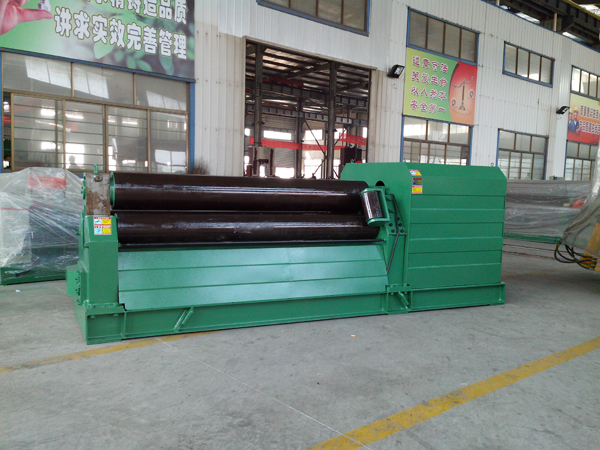

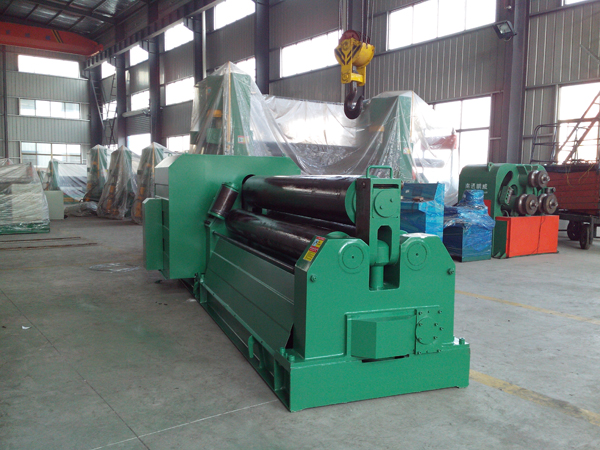

W11-20*2500卷板机

总述：

该机属于三辊对称式卷板机，用于常温状态下将低碳钢，低合金钢卷成圆筒形。上辊可以垂直升降。滚圆时通过电机、减速机带动两下辊进行。由于下辊标高不变，所以便于进料和操作。

本机是锅炉、造船、石油化工、电机、水泥以及其他制造等行业的必备设备。本机结构紧凑，操作方便，是我国目前广泛应用的中小型卷板设备。

二、设备的主要技术参数

三、设备工作原理及特点

该机构形式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。

由图1.1：主运动指上辊绕O1，下辊分别绕O2、O3作顺时针或逆时针旋转。辅运动指上辊的上升或下降运动。

它是以两个下辊为主动轮 ，由主动机、联轴器、减速器及开式齿轮副驱动。上辊工作时，由于钢板间的摩擦力带动。同时作为从动轴，起调整挤压的作用。由单独的传动系统控制，主要组成是：上辊升降电动机、减速器、蜗轮副、丝杆、丝母。工作时，由蜗轮副转动蜗轮内丝母，使丝杆及上辊轴承座作升降运动。两个下辊可以正反两个方向转动，在上辊的压力下下辊经过反复的滚动，使板料达到所需要的曲率，形成预计的形状。

四、设备的结构特征

该设备主要由上辊装置，下辊装置、主传动系统、平衡装置、底盘等部分组成。

1.上辊装置：上辊装置包括上辊、上辊轴承座及滑动轴承等。

2.下辊装置：下辊装置包括两下辊、下辊墙板，滑动轴承，蜗杆传动机构等。

3.主传动系统：主传动系统由主电机、减速机、输出齿轮等组成。

系统可正反转，提供工作动力，通过主减速机、输出齿轮、下辊齿轮传递扭矩至下辊，使下辊转动，依靠摩擦力带动板材进给，完成卷制工作。

4.            平衡装置：平衡装置由两根拉杆和平衡梁组成。

平衡装置在翻倒侧架翻倒后，压住上辊的尾部，保持上辊的平衡。

5.底盘：由槽钢与钢板焊接而成，用于安装各部件。

6.        电气部分：电气控制系统由电气控制柜、操作台、手持按钮盒组成。

五、主要配置及产地
